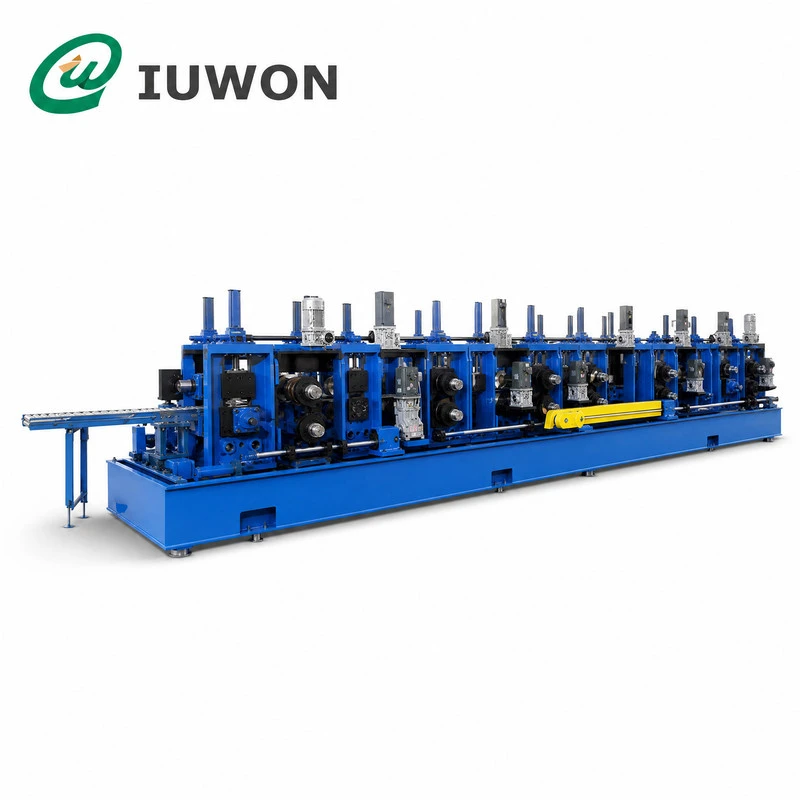

Hangzhou IUWON Technology Co., Ltd. er en av de mest pålitelige produsentene og leverandørene av c purlin roll former i Kina. Med rikelig erfaring ønsker vi deg hjertelig velkommen til å kjøpe skreddersydde c purlin roll former fra fabrikken vår. God service og rimelig pris er tilgjengelig.
Hovedfunksjoner på et øyeblikk
Profilspesifikk utforming:Designet for C-seksjoner med definert banebredde, flensdimensjoner og leppegeometri.
Fleksibel produksjonskonfigurasjon:Maskinlayout og formingsspesifikasjoner kan tilpasses nødvendige profilstørrelser, materialtykkelser og produksjonsmål.
Integrert stansing og skjæring:Valgfrie stanse- og skjæresystemer støtter produksjon av purliner med tilkoblingshull og spesifiserte lengder.
Kontrollerte profildimensjoner:Riktig konfigurerte formingsstasjoner bidrar til å opprettholde seksjonsgeometri og dimensjonskonsistens gjennom hele produksjonen.
Produksjonsorientert automatisering:Valgbare kontroll- og justeringsfunksjoner bidrar til å redusere repeterende manuelle operasjoner og forbedre produksjonseffektiviteten.
Prosjektbasert tilpasning:Utstyrsspesifikasjoner er utviklet rundt produkttegninger, stålkvaliteter, tykkelsesområder og fabrikkkrav.
Hva bestemmer riktig C-Purlin-produksjonslinje?
Å velge formingsutstyr innebærer mer enn å matche en maskin til en C-formet profil. Profildimensjonene, ståltykkelsen, hullposisjonene, nødvendige kuttelengder og forventet produksjonsvolum påvirker alle utstyrskonfigurasjonen.
| Ditt produksjonskrav | Hva utstyret må adressere |
|---|---|
| Ulike banebredder og flensdimensjoner | Formingsstasjonsdesign og støttet profilområde |
| Ulike ståltykkelser | Formingskraft, aksel- og rullespesifikasjoner og drivkapasitet |
| Tilkoblingshull eller installasjonsspor | Utforming av stanseenhet, verktøydesign og hullposisjonsnøyaktighet |
| Flere ferdige lengder | Skjæresystemkonfigurasjon og lengdeinnstillingskontroller |
| Hyppige produktbytte | Manuelle eller automatiske justeringsmekanismer, avhengig av valgt design |
| Kontinuerlige produksjonsordrer | Koordinering av avvikling, mating, forming, kutting og materialhåndtering |
Hvorfor dette betyr noe
En linje som kun er konfigurert rundt en nominell profilstørrelse dekker kanskje ikke hele spekteret av produkter som kreves av en stålbyggprodusent. Bekreftelse av hele dimensjonsområdet og produksjonskravene før utstyrsdesign bidrar til å unngå unødvendige modifikasjoner etter installasjon.
IUWON evaluerer det tiltenkte produktutvalget før det anbefales en passende maskinkonfigurasjon.
Hvordan formingslinjen produserer C-Section Purlins
En komplett produksjonslinje kombinerer typisk materialmating, progressiv forming, valgfri stansing, lengdeskjæring og innsamling av ferdige produkter. Det nøyaktige arrangementet avhenger av produkttegningene og kundens produksjonsprosess.
Spolelasting og avspoling
Stålspolen lastes på en decoiler og mates inn i ledningen. Decoiler-kapasitet og spolespesifikasjoner velges i henhold til materialbredde, tykkelse og spolevekt.
Materialveiledning og fôring
Styre- og matekomponenter leder båndet inn i formingsseksjonen. Riktig justering bidrar til å redusere materialavvik og støtter konsistent profildannelse.

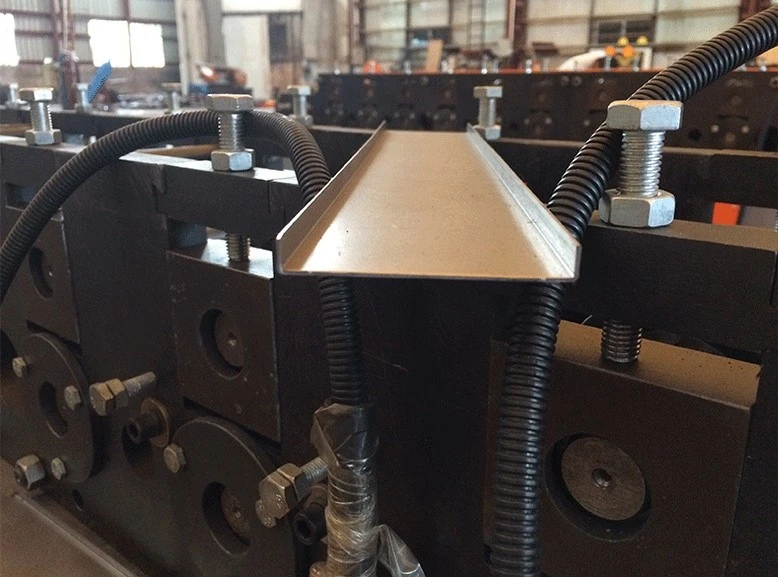

Progressiv rulleforming
Flere rullestasjoner bøyer gradvis den flate stålstripen til det nødvendige C-formede tverrsnittet. Rullegeometri, stasjonsarrangement og maskinstivhet påvirker de endelige dimensjonene og overflatetilstanden.
Inline Punching - Valgfritt
Når det kreves installasjonshull, slisser eller andre åpninger, kan et hydraulisk eller annet spesifisert stansesystem integreres i ledningen. Stanseposisjoner og verktøy må bekreftes mot godkjente tegninger.
Lengde skjæring
Klippeenheten skiller den dannede profilen i den angitte lengden. Kuttemetoden og kontrollarrangementet velges i henhold til materialtykkelse, produksjonshastighet og nødvendig kuttekvalitet.
Innsamling og inspeksjon
Ferdige seksjoner samles inn for dimensjonal inspeksjon, bunting, lagring eller levering til neste produksjonsprosess.
Tekniske spesifikasjoner og konfigurasjonsalternativer
Følgende tabell skisserer hovedspesifikasjonene som skal bekreftes når du planlegger en produksjonslinje med C-section purlin. Endelige verdier avhenger av godkjente profiltegninger og valgt utstyrsdesign.
| Spesifikasjon | Konfigurasjonsdetaljer |
|---|---|
| Ferdig profil | C-formet stålring |
| Profildimensjoner | Web, flens, leppe og andre dimensjoner i henhold til tegninger |
| Materiale | Galvanisert stål, ferdigmalt stål eller andre bekreftede spolematerialer |
| Materialtykkelse | Valgt i henhold til ønsket produktspekter |
| Materialbredde | Beregnet fra godkjent profilgeometri og formingsdesign |
| Formingsstasjoner | Bestemmes av profilgeometri, materialegenskaper og formingskrav |
| Hoveddrift | Motor- og girkonfigurasjon valgt for de nødvendige driftsforholdene |
| Stansesystem | Valgfri; hydraulisk eller annen passende konfigurasjon |
| Kuttesystem | Velges i henhold til profildimensjoner, materialtykkelse og ønsket kuttekvalitet |
| Lengdekontroll | Konfigurert i henhold til valgt kontrollsystem |
| Størrelsesjustering | Manuell justering eller et valgfritt automatisk justeringssystem |
| Kontrollsystem | PLS-basert kontrollkonfigurasjon, underlagt prosjektkrav |
| Decoiler | Kapasitet og spolespesifikasjoner bekreftet under teknisk design |
| Produksjonshastighet | Bekreftet i henhold til materialtykkelse, stanseoperasjoner, skjæresyklus og linjekonfigurasjon |
| Strømforsyning | Tilpasset destinasjonslandets elektriske standarder |
| Linjeoppsett | Utviklet rundt fabrikkplass, materialflyt og håndteringskrav |
Trenger du et eksakt spesifikasjonsark?
IUWON kan utarbeide et prosjektspesifikt teknisk forslag etter å ha gjennomgått dine målprofiler, materialtykkelser, nødvendige hullmønstre og produksjonsmål.
Oppretthold profilnøyaktighet på tvers av produksjonsordrer
C-purlins brukes ofte som konstruksjonselementer i tak- og veggsystemer. Deres dimensjonskonsistens påvirker installasjonsjustering, tilkoblingshulltilpasning og monteringen av den totale stålkonstruksjonen.
Følgende faktorer bør vurderes ved evaluering av en produksjonslinje.
Tverrsnittskonsistens
Banen, flensene og leppene må samsvare med de godkjente profildimensjonene. Valsedesign, formingssekvens, materialegenskaper og maskinjustering bidrar til det ferdige tverrsnittet.
Hullposisjon og tilkoblingskompatibilitet
For purliner med boltehull eller installasjonsspor, må stanseverktøy og posisjoneringskontroller samsvare med kundens tegninger. Hullavstand, kantavstand og langsgående plassering bør bekreftes før produksjon.
Retthet og vri
Materialtilstand, formoppretting, stasjonsoppsett og valgt profilgeometri kan påvirke retthet og vridning. Igangkjøring bør omfatte inspeksjon av ferdige prøver under tiltenkte produksjonsforhold.
Kuttelengde og endekvalitet
Skjæreinnstillinger bør samsvare med den nødvendige ferdige lengden og dimensjonstoleransene. Det valgte skjæresystemet må også passe til materialtykkelse og profilgeometri.
Applikasjoner innen stålbygningsproduksjon
C-formede purliner brukes i en rekke stålkonstruksjons- og fabrikasjonsprosjekter.
| Søknad | Typisk produksjonskrav |
|---|---|
| Industrielle varehus | Konsekvente seksjoner for tak- og vegginnramming |
| Fabrikkbygninger | Repeterbare dimensjoner på tvers av produksjonspartier |
| Kommersielle stålbygg | Profilspesifikasjoner tilpasset konstruksjonstegninger |
| Landbruksbygg | Purlin-størrelser tilpasset prosjektdesignet |
| Prefabrikkerte stålkonstruksjoner | Standardiserte komponenter for off-site fabrikasjon og montering |
| Tak- og veggkledningssystemer | Kompatible seksjoner og tilkoblingshulloppsett |
| Fabrikkanlegg for stålkonstruksjoner | Produksjonsfleksibilitet for ulike kundeordrer |
Nødvendige profildimensjoner, ståltykkelse, stansemønster og ferdig lengde kan variere betydelig mellom prosjektene. Produksjonslinjen bør derfor velges i henhold til den faktiske produktporteføljen i stedet for en enkelt representativ profil.
Konfigurer linjen rundt produktutvalget ditt
Ikke alle produsenter trenger samme maskinkonfigurasjon. IUWON kan vurdere følgende krav for å utvikle et produksjonsforslag tilpasset dine produkter og driftsforhold.
Profilområde
Oppgi minimums- og maksimumsbanebredder, flensdimensjoner, leppedimensjoner og andre tverrsnittsdetaljer. Hvis det kreves flere størrelser, angi om dimensjonene er faste eller justerbare.
01
Materiale og tykkelse
Spesifiser stålkvalitet, belegg, tykkelsesområde, spolebredde hvis kjent, og maksimal spolevekt. Disse detaljene påvirker formingsdesignet og valg av decoiler.
02
Krav til stansing
Identifiser hullformer, diametre, avstander, kantavstander og om hull må stanses inline. Godkjente CAD- eller PDF-tegninger foretrekkes.
03
Omstillingskrav
Hvis fabrikken din regelmessig bytter mellom ulike grenstørrelser, oppgi antall produserte størrelser og forventet byttefrekvens. IUWON kan da vurdere om manuell justering eller en automatisk størrelsesendring er hensiktsmessig.
04
Utgang og fabrikkoppsett
Definer forventet produksjon, arbeidsskift, tilgjengelig gulvplass og materialhåndteringsordninger. Disse detaljene hjelper til med å etablere et praktisk linjeoppsett og en realistisk produksjonskonfigurasjon.
05
Hva du skal sende IUWON
- Profiltegninger eller dimensjonerte tverrsnitt
- Nødvendig materialtykkelse og stålspesifikasjoner
- Stanselayout og krav til ferdig lengde
- Forventet produksjonskapasitet
- Foretrukket automatiseringsnivå
- Destinasjonsland og fabrikkstrømforsyning
Hvis noen detaljer ennå ikke er ferdigstilt, del den tilgjengelige informasjonen først. De resterende tekniske punktene kan avklares i løpet av forslagsfasen.
Fra teknisk diskusjon til produksjon
Innkjøp av rulleformingsutstyr er en produksjonsinvestering. En klar teknisk bekreftelsesprosess hjelper begge parter med å innrette forventningene før produksjonen starter.
| Prosjektstadiet | Nøkkelaktiviteter | Forventet utfall |
|---|---|---|
| 1. Kravgjennomgang | Gjennomgå profiltegninger, materiale, tykkelse og utgangsmål | Definert produksjonsomfang |
| 2. Teknisk forslag | Bekreft maskinarrangement, verktøy, stansing, skjæring og justeringsalternativer | Foreslått linjekonfigurasjon |
| 3. Spesifikasjonsbekreftelse | Gjennomgå tekniske parametere, elektriske krav og akseptkriterier | Bekreftet teknisk spesifikasjon |
| 4. Produksjon | Produsere og montere utstyr i henhold til avtalt omfang | Produksjonslinje klar for inspeksjon |
| 5. Testing og inspeksjon | Kontroller maskindrift og inspiser ferdige prøver mot avtalte kriterier | Dokumenterte inspeksjonsresultater, som avtalt |
| 6. Levering og installasjonsstøtte | Koordinere pakking, forsendelse, installasjonsveiledning og igangkjøringsordninger | Utstyr klargjort for utplassering |
| 7. Overlevering av produksjon | Gjennomgå driftsprosedyrer, vedlikeholdskrav og produksjonsinnstillinger | Støtte for oppstart av produksjon |
Prosjektomfang, testordninger, installasjonsansvar og ettersalgstjenester bør spesifiseres i tilbudet og salgsavtalen.
FAQ
Kan en linje produsere forskjellige C-purlin-størrelser?
Potensielt, ja. Det støttede størrelsesområdet avhenger av formingsdesignet og justeringsmekanismen. Noen konfigurasjoner støtter manuell justering, mens andre kan inkludere automatisk størrelsesjustering. Det tiltenkte profilområdet må gjennomgås før kompatibilitet bekreftes.
Kan utstyret behandle forskjellige ståltykkelser?
Et definert tykkelsesområde kan spesifiseres for maskinen. Tykkelsens kompatibilitet avhenger imidlertid av formingsvalsene, akslene, drivsystemet, maskinstrukturen og materialegenskaper. Nødvendige minimums- og maksimumstykkelser bør bekreftes under teknisk design.
Kan stansing og skjæring integreres i samme linje?
Ja, inline stansing og skjæring kan inkluderes når det er nødvendig. Stansemetode, verktøy, hulloppsett, skjæremetode og produksjonssekvens avhenger av de godkjente profiltegningene.
Hvordan bestemmes den nødvendige spolebredden?
Spolebredden beregnes ut fra den utviklede profilgeometrien og formingsdesignet. Det bør ikke bestemmes ut fra den ferdige banebredden alene. IUWON kan vurdere profiltegningene og etablere passende materialbredde for den foreslåtte konfigurasjonen.
Hvilken informasjon er nødvendig for et tilbud?
Oppgi minimum profildimensjoner, materialtype, tykkelsesområde, nødvendige ferdige lengder og forventet produksjon. Tegninger som viser hulloppsettet er også viktige når stansing er nødvendig. Hvis tegningene er ufullstendige, kan IUWON identifisere den utestående tekniske informasjonen som trengs for et endelig forslag.
Hvordan kan produksjonskvaliteten verifiseres før forsendelse?
Inspeksjonsplanen bør avtales på forhånd. Avhengig av kontrakten kan det omfatte maskindriftskontroller, prøveprofilmålinger, stanseposisjonskontroller, skjærelengdeinspeksjon og gjennomgang av det ferdige produktets utseende.
Kan linjen tilpasses for vår fabrikk?
Linjeoppsettet, decoilerkapasiteten, formingskonfigurasjonen, stanse- og skjæresystemer, kontrollfunksjoner og elektriske krav kan evalueres mot kundens produksjonsforhold. Det endelige omfanget avhenger av teknisk gjennomførbarhet og bekreftet prosjektspesifikasjon.
Få et produksjonsforslag for din C-Purlin-linje
Fortell IUWON hva du trenger å produsere. Vi hjelper deg med å definere utstyrskonfigurasjonen.
Enten du skal etablere en ny produksjonsoperasjon eller oppgradere en eksisterende produksjonslinje, er det første trinnet å matche utstyret til ditt faktiske profilområde, materialspesifikasjoner og produksjonsmål.
Send oss dine krav for å starte en teknisk diskusjon.
Informasjon som skal inkluderes i din forespørsel
- Produkt:C-seksjon purlin
- Profildimensjoner:Web-, flens- og leppestørrelser
- Materiale:Ståltype og belegg
- Tykkelse:Minimum og maksimum kreves
- Punching:Hullformer, størrelser og posisjoner
- Kutting:Nødvendige ferdige lengder
- Automasjon:Manuell justering eller automatisk størrelsesendring
- Prosjektsted:Lands- og fabrikkstrømforsyning
- Vedlegg:Produkttegninger, CAD-filer eller eksempelfotografier
Ikke alle spesifikasjoner ferdigstilt?Send først tegningene og tilgjengelige parametere. IUWON kan hjelpe med å identifisere gjenværende informasjon som kreves for å utvikle et passende forslag.
Kontakt IUWON for å diskutere dine produksjonskrav og be om et skreddersydd teknisk tilbud.
Tilpass din C Purlin Roll Former
